Fase 2

Informe de seguimiento / avance

En esta fase, se da seguimiento al avance de la instalación, centrándose en la red de conductos horizontales, conexiones y accesorios al grupo de ventilación, siendo posible que se unifique con la fase inicial, dependiendo de los tiempos de ejecución de la obra.

Verificación de la Red de Ventilación

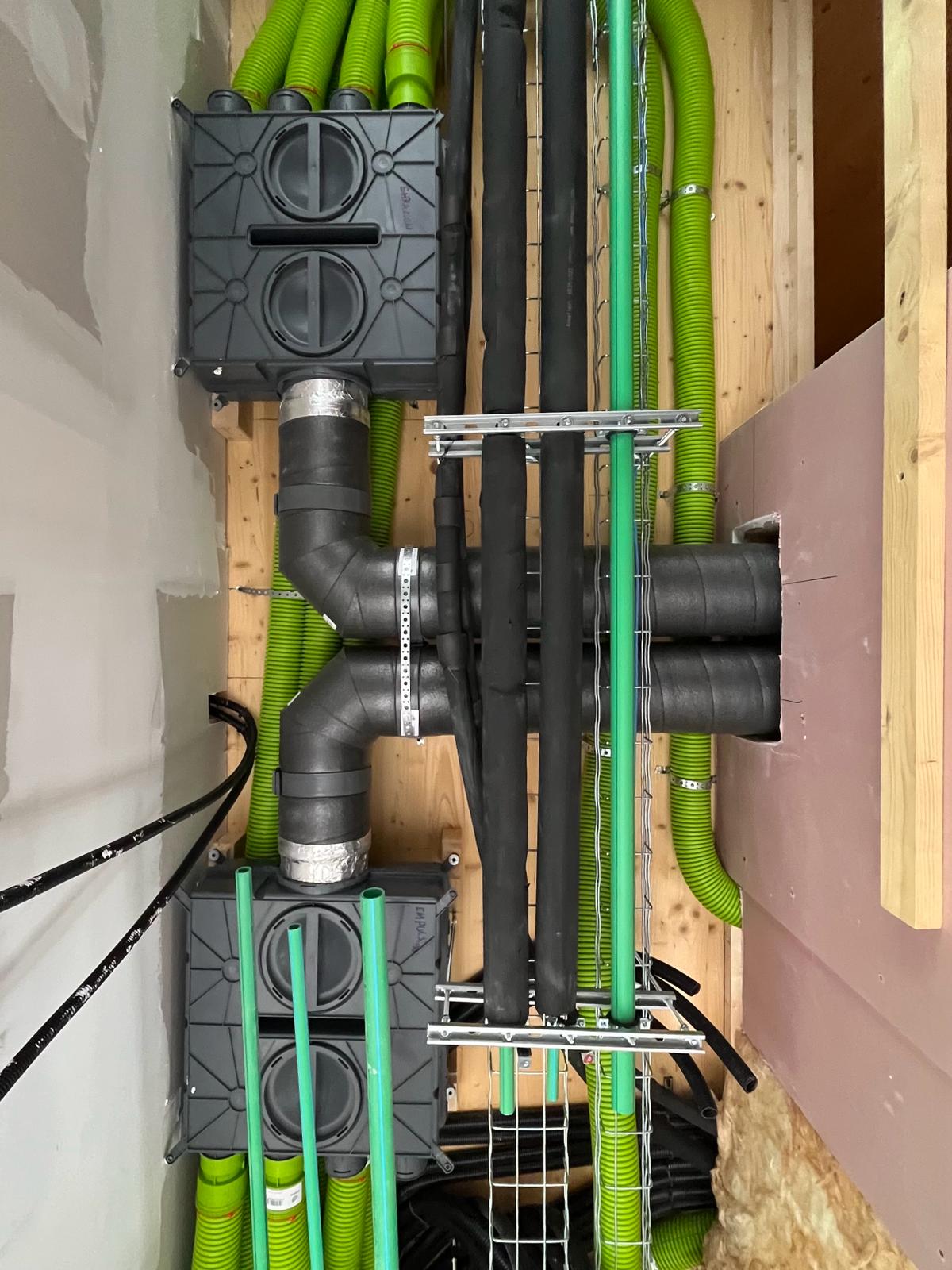

• Inspección Visual de la red horizontal: Se verifica la correcta instalación de los conductos de la red horizontal, sin obstrucciones ni defectos visuales hasta las conexiones del grupo de ventilación, asegurando el flujo de aire óptimo. La verificación de las cajas de distribución y los ramales de conductos de los distintos flujos de aire (impulsión-extracción) es crucial para la correcta impulsión y extracción de aire de las distintas zonas de la obra.
• Grupo de ventilación: La posición y correcta conexión de los conductos y accesorios al equipo es esencial para su funcionamiento.
• Conexión de Bocas (Impulsión y Extracción): Revisión de las conexiones entre los conductos y las bocas de ventilación, verificando su correcta alineación y fijación.
• Silenciadores: Inspección de la colocación de silenciadores para asegurar un funcionamiento silencioso, minimizando la contaminación acústica.
• Sifones para Evacuación de Condensados: Colocación correcta de sifones para el drenaje de condensados y evitar acumulaciones que podrían afectar el mal funcionamiento del grupo, incluso la posibilidad de rotura o avería.
• Estanqueidad: Se asegura la hermeticidad en la instalación, asegurando cualquier unión entre accesorios y/o conductos, así con las bocas de los equipos, esencial para mantener el rendimiento y buen funcionamiento del sistema.
• Soportaciones: Revisión de los soportes de la red de conductos horizontales, necesarios debido al avance en la instalación y nuevas conexiones.
• Reguladores de velocidad: correcta instalación de los reguladores de velocidad como por ejemplo los reguladores de velocidad las anillas de regulación o accesorios como el MRR son componentes diseñados para ajustar el caudal de aire que pasa a través de los conductos. Su función principal es equilibrar el sistema de ventilación para garantizar un flujo de aire óptimo en cada punto del sistema.

Fase 3

Informe de seguimiento adicional

La tercera visita se destina a la inspección de los elementos visibles del sistema que se han instalado posteriormente y no se han podido revisar en la 2nda fase. Es posible que se unifique con la segunda fase, dependiendo de los tiempos de ejecución de la obra.

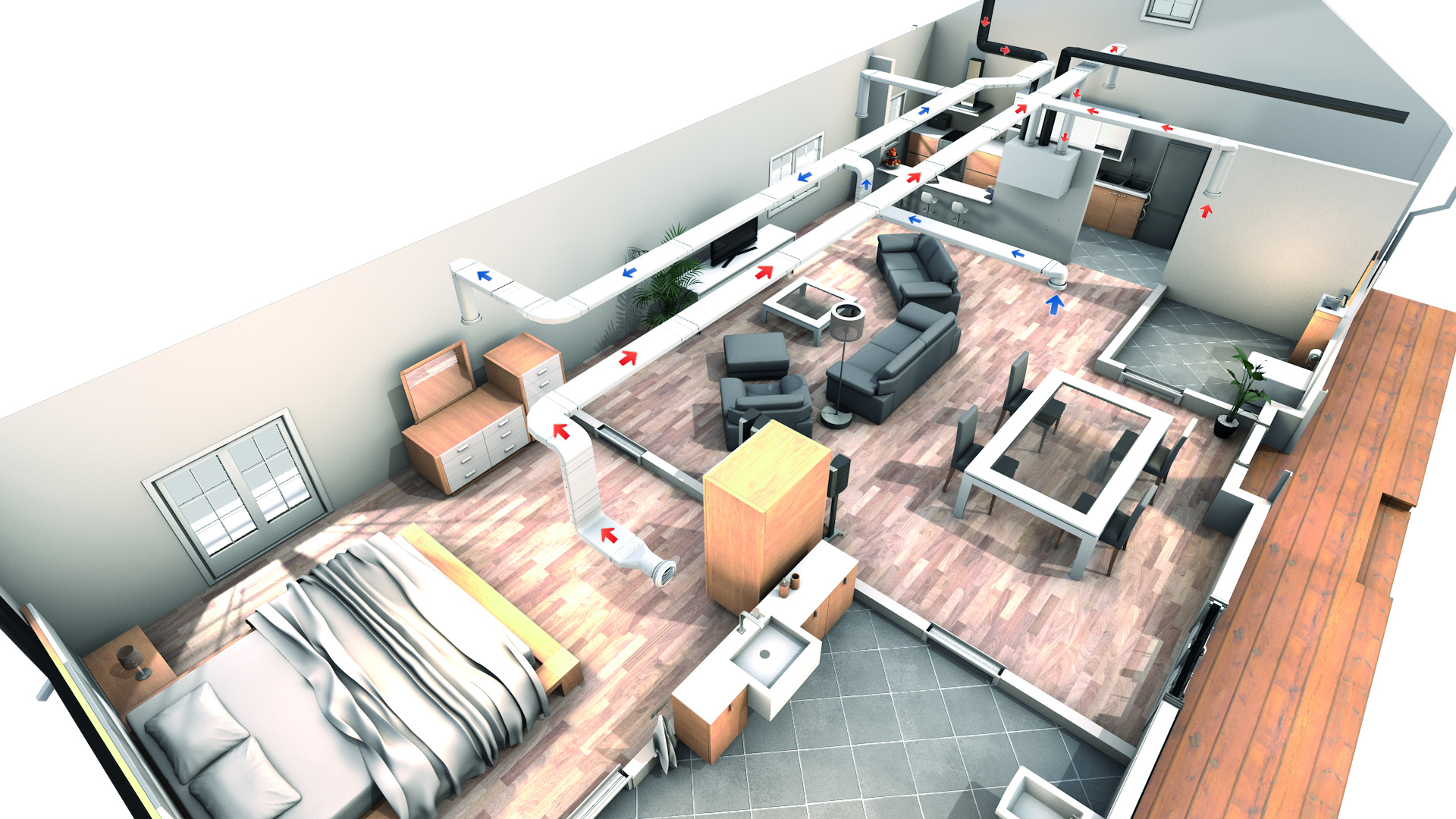

Revisión de Componentes y Conexiones Finales

• Conexión de Bocas (Impulsión y Extracción): Inspección final de las bocas de ventilación, garantizando la estabilidad y alineación según los planos.
• Sondas: siempre que el proyecto las incluya, se comprueba la correcta instalación de las sondas de humedad relativa/CO2.
• Sistema de regulación: se comprueba que el mando de control del equipo, siempre que el proyecto lo incluya, esté correctamente instalado.
• Otras verificaciones: se comprueba cualquier otro punto del sistema que el delegado técnico a considerado añadir al documento.

Fase 4

Certificado Final de la Obra

La última fase se centra en el proceso de certificación Final de la Obra, una vez la obra está terminada o ya están los falsos techos y paredes en fase final.
En este documento se consolidan todas las inspecciones y pruebas realizadas en visitas anteriores, y se asegura que el sistema instalado cumple con todas las normativas aplicables.

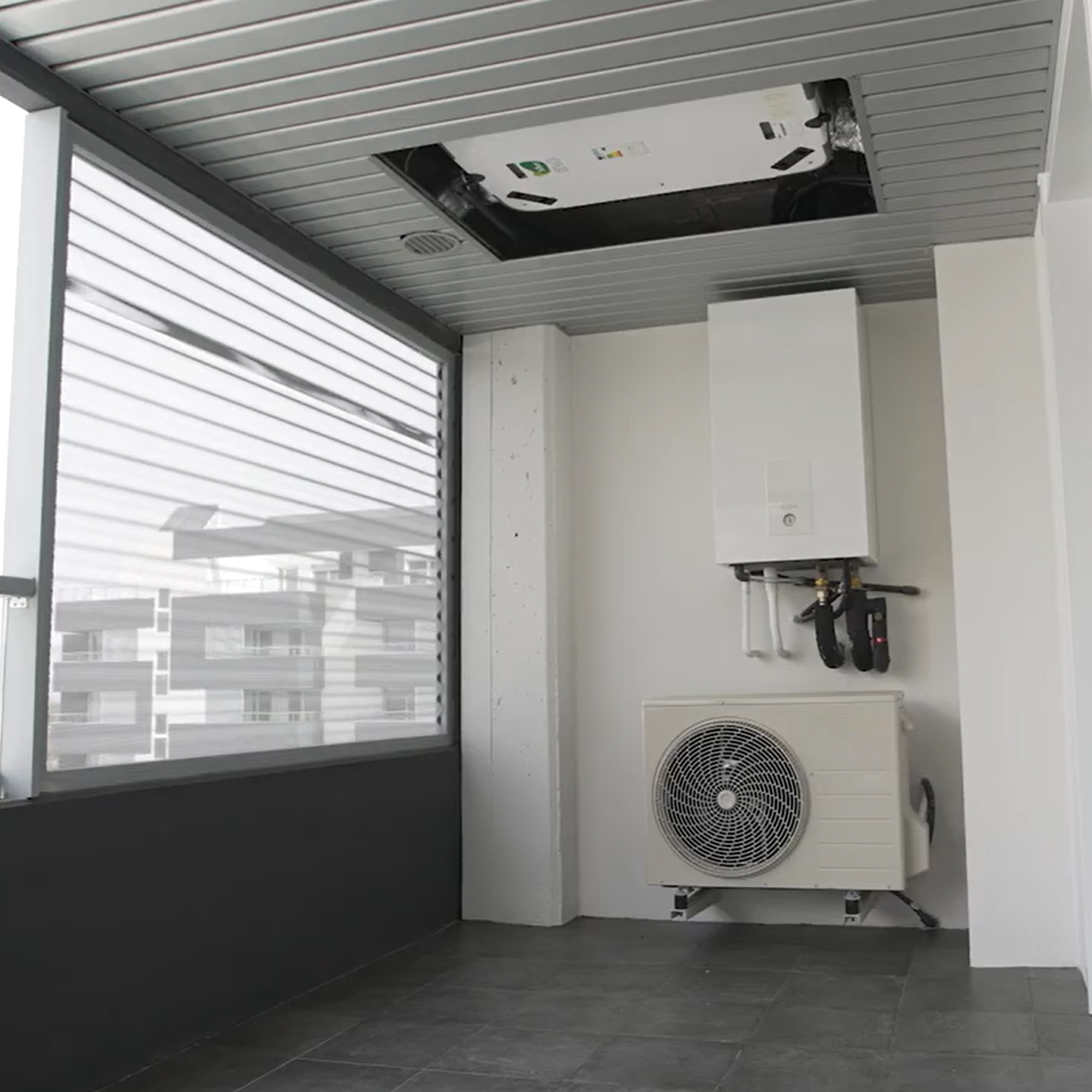

Se verifican los elementos visuales con la obra terminada, como por ejemplo bocas de extracción e impulsión, el grupo, el sistema de regulación o otras verificaciones.

Justificación y Cumplimiento del CTE DB HS3

• Calidad del Aire y Eficiencia Energética: Cumpliendo con la Directiva Europea 2010/31/UE, el sistema garantiza una calidad de aire interior óptima y reduce las pérdidas energéticas en el edificio. Esto asegura que el proyecto cumple con las normativas de Edificios de Consumo Casi Nulo (NZEB).
• Alineación con el Documento Básico de Salubridad (CTE DB HS3): Este certificado confirma que el sistema de ventilación instalado cumple con las exigencias del Código Técnico de la Edificación, asegurando la calidad del aire en cada espacio habitado.

Mediciones Finales y Rendimiento

• Medición del Caudal en las distintas zonas: Se mide el caudal de aire en las distintas zonas de la vivienda, para extracción en zonas húmedas. como en cocinas, baños… y insuflación en zonas secas, como en dormitorios, salón, comedor… obteniendo datos detallados de los caudales de aire. Estos valores son evaluados para asegurar que se encuentran dentro de los límites estipulados por el Código técnico de edificación (CTE), así como el equilibrado de los dos flujos de aire (caudal de extracción e impulsión)..
• Evaluación Acústica: Confirmación de que el nivel acústico cumple con las normativas de confort, proporcionando un ambiente silencioso y adecuado para los ocupantes.

Garantía y Soporte Postventa

• Los componentes del sistema de ventilación tienen una garantía de tres años, cubriendo cualquier necesidad de ajuste o revisión adicional para mantener su óptimo funcionamiento.
• Servicio Técnico Disponible: Siber pone a disposición asistencia técnica y soporte postventa, con un equipo especializado para resolver cualquier consulta relacionada con el sistema de ventilación instalado​..
